Tester un système solaire sur réseau avant l'installation est de la plus haute importance pour garantir sa sécurité, son efficacité et ses performances à long terme. En tant que fournisseur de systèmes solaires sur réseau, je comprends le rôle essentiel que jouent les tests avant installation dans le déploiement réussi de ces systèmes. Dans les sections suivantes, je développerai les différents types de tests effectués sur un système solaire en réseau avant l'installation.
Tests électriques
Test de résistance d'isolation
Le test de résistance d’isolement est un test électrique fondamental. Il mesure la résistance entre les conducteurs électriques et la terre ou d'autres parties non conductrices de courant du système. Dans un système solaire en réseau, ce test est crucial car il permet d'identifier toute fuite électrique potentielle. Une isolation défectueuse peut entraîner des courts-circuits, des chocs électriques et même des incendies.
Pour effectuer ce test, un mégohmmètre est utilisé. Le mégohmmètre applique une tension continue connue au circuit et mesure le courant résultant. La résistance est ensuite calculée grâce à la loi d'Ohm (R = V/I). Une valeur de résistance d'isolement élevée indique une bonne isolation, tandis qu'une valeur faible peut suggérer une isolation endommagée ou dégradée. Pour un système solaire en réseau, la résistance d'isolation doit généralement être supérieure à un certain seuil, généralement de l'ordre du mégohm.
Tests de continuité
Les tests de continuité sont utilisés pour vérifier s’il existe un chemin ininterrompu pour le courant électrique dans un circuit. Dans un système solaire en réseau, ce test est essentiel pour garantir que toutes les connexions électriques, telles que celles entre les panneaux solaires, les onduleurs et le point de connexion au réseau, sont correctement établies.
Un testeur de continuité, qui est souvent un simple multimètre réglé en mode continuité, est utilisé à cet effet. Lorsque les sondes du testeur sont connectées sur un conducteur ou une connexion, il émet un bip ou fournit une indication visuelle s'il y a continuité. S'il n'y a pas de continuité, cela signifie qu'il y a une coupure dans le circuit, qui peut être due à une connexion lâche, à un fil cassé ou à un composant défectueux.
Test de panneaux solaires
Tests de performances photovoltaïques (PV)
Les tests de performance photovoltaïque évaluent les performances électriques des panneaux solaires. Cela inclut la mesure de la puissance de sortie des panneaux dans des conditions de test standard (STC), qui impliquent généralement un niveau d'irradiation spécifique (généralement 1 000 W/m²), une température de cellule de 25 °C et une masse d'air de 1,5.
La manière la plus courante de mesurer les performances photovoltaïques consiste à utiliser un simulateur solaire, qui imite les conditions d’ensoleillement. Le simulateur solaire éclaire le panneau solaire et la sortie électrique du panneau, y compris la tension en circuit ouvert (Voc), le courant de court-circuit (Isc), la tension de point de puissance maximale (Vmp) et le courant de point de puissance maximal (Imp), est mesurée. Ces valeurs sont utilisées pour calculer l'efficacité du panneau, qui est un indicateur important de ses performances.
Inspection visuelle
Une inspection visuelle des panneaux solaires est également une partie importante des tests préalables à l'installation. Au cours de cette inspection, les panneaux sont soigneusement examinés pour déceler tout dommage visible, tel que des fissures, des rayures ou une décoloration. Les fissures dans les cellules solaires peuvent réduire considérablement la puissance de sortie du panneau, car elles perturbent le flux d'électrons.
Outre les cellules, le cadre, l'encapsulation et la boîte de jonction du panneau sont également inspectés. Un cadre endommagé peut affecter l'intégrité structurelle du panneau, tandis que des problèmes d'encapsulation peuvent entraîner une pénétration d'humidité, ce qui peut endommager les cellules au fil du temps. La boîte de jonction doit être inspectée pour détecter tout signe de dommage ou de mauvaises connexions.
Test de l'onduleur
Tests fonctionnels
L'onduleur est un composant essentiel d'un système solaire sur réseau, car il convertit le courant continu (CC) généré par les panneaux solaires en courant alternatif (AC) qui peut être injecté dans le réseau. Le test fonctionnel de l'onduleur consiste à vérifier s'il peut effectuer correctement cette conversion.
L'onduleur est connecté à une charge de test et la puissance CC d'entrée provenant d'une source de panneau solaire simulée est appliquée. La puissance CA de sortie est ensuite mesurée et l'efficacité, le facteur de puissance et d'autres paramètres de performance de l'onduleur sont calculés. L'onduleur doit également être capable de fonctionner dans une certaine plage de tensions et de fréquences CC d'entrée, et il doit pouvoir s'allumer et s'éteindre automatiquement en réponse aux changements dans les conditions du réseau.
Tests de compatibilité du réseau
Les tests de compatibilité avec le réseau garantissent que l'onduleur peut fonctionner correctement avec le réseau électrique local. Cela comprend le test de la capacité de l'onduleur à se synchroniser avec la fréquence et la tension du réseau et à répondre aux exigences de qualité d'énergie du réseau.
Par exemple, l’onduleur doit être capable d’ajuster sa tension et sa fréquence de sortie pour qu’elles correspondent à celles du réseau. Il devrait également être capable de limiter la quantité de distorsion harmonique dans sa sortie, car des harmoniques excessives peuvent causer des problèmes aux autres équipements électriques connectés au réseau. Dans certaines régions, l'onduleur peut également devoir répondre à des exigences anti-îlotage spécifiques, qui l'empêchent de continuer à fournir de l'énergie au réseau en cas de panne du réseau.
Système - Tests de niveau
Analyse d'ombrage
L'analyse de l'ombrage est un test au niveau du système qui évalue l'impact de l'ombrage sur les performances de l'ensemble du système solaire en réseau. Même une petite quantité d'ombrage sur un panneau solaire peut réduire considérablement sa puissance de sortie, en raison de l'effet dit de « point chaud ».
Pour effectuer une analyse d’ombrage, une simulation informatique est souvent utilisée. La simulation prend en compte l'emplacement des panneaux solaires, l'orientation du site, les bâtiments et arbres environnants, ainsi que la trajectoire du soleil tout au long de la journée et de l'année. Sur la base de ces informations, la simulation prédit la quantité d'ombrage que les panneaux subiront à différents moments et estime la réduction de puissance qui en résultera. Cette analyse permet de déterminer l'emplacement optimal des panneaux solaires pour minimiser l'ombrage.
Tests d’efficacité globale du système
Les tests d'efficacité globale du système mesurent les performances globales du système solaire sur le réseau. Ce test prend en compte les performances de tous les composants, y compris les panneaux solaires, l'onduleur et le câblage.
Le système est connecté à une charge de test et fonctionne dans des conditions réelles ou simulées. L'énergie solaire d'entrée est mesurée à l'aide d'un pyranomètre, qui mesure l'irradiation solaire, et l'énergie électrique de sortie est mesurée à l'aide d'un wattmètre. L’efficacité globale du système est ensuite calculée comme le rapport entre l’énergie électrique produite et l’énergie solaire entrante. Une efficacité globale élevée du système indique que le système est bien conçu et que tous les composants fonctionnent ensemble efficacement.

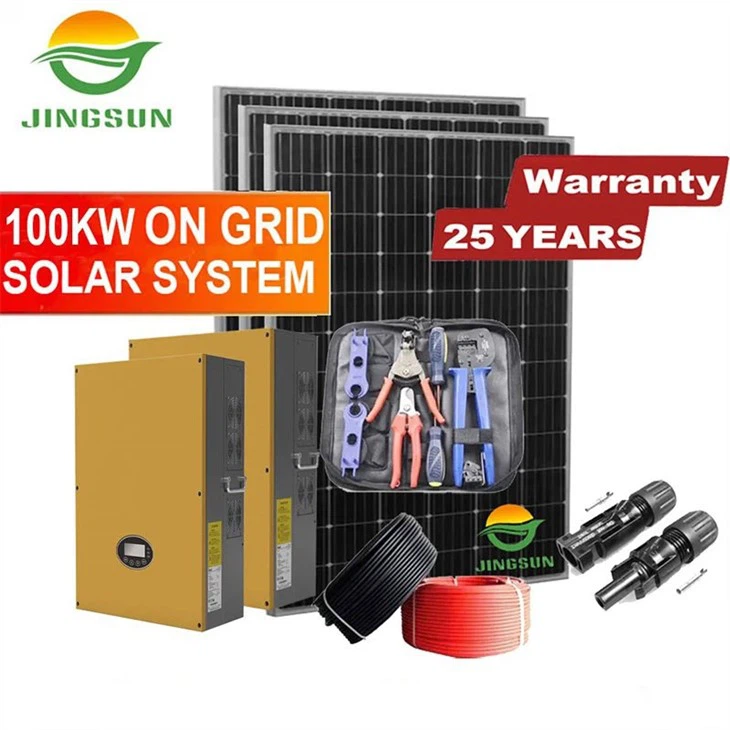

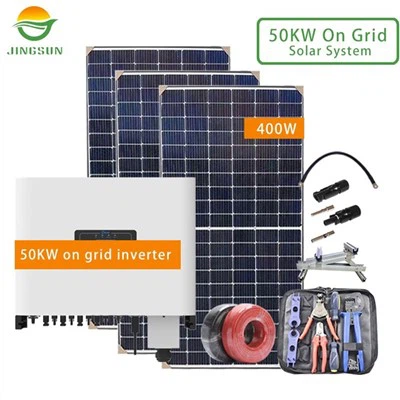

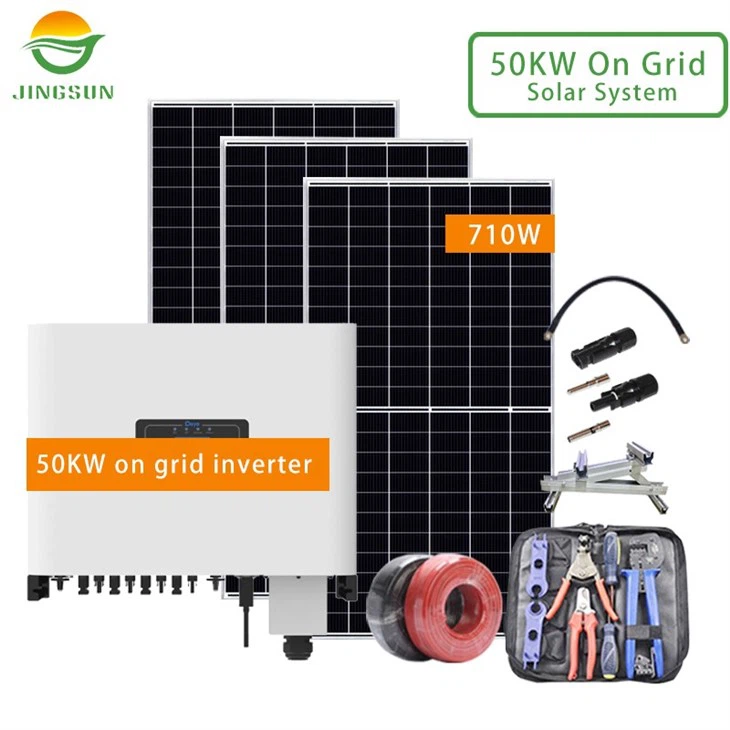

En tant que fournisseur de systèmes solaires sur réseau, nous proposons une large gamme de produits, notamment le50 KW sur le système solaire en réseau,100KW sur le système solaire de grille, et10KW sur le système solaire de grille 3phase. Notre engagement envers des tests approfondis avant l'installation garantit que nos clients reçoivent des systèmes solaires fiables et efficaces.
Si vous êtes intéressé par l'achat d'un système solaire sur réseau, nous vous encourageons à nous contacter pour une discussion plus approfondie. Nous pouvons vous fournir des informations détaillées sur nos produits, les procédures de test que nous suivons et la manière dont nos systèmes solaires peuvent répondre à vos besoins énergétiques spécifiques.
Références
- Duffie, JA et Beckman, WA (2013). Ingénierie solaire des procédés thermiques. John Wiley et fils.
- Chow, TT (2012). Systèmes d'énergie solaire : conception et analyse. Springer.
- Commission électrotechnique internationale (CEI). (2016). Qualification de sécurité des modules photovoltaïques (PV) - Exigences de construction et d'essai. CEI 61730.
