En tant que composant important de l'ensemble de la centrale électrique, l'onduleur est connecté aux composants DC en haut et aux équipements connectés au réseau en bas. En principe, tous les paramètres de la centrale électrique peuvent être détectés par l'onduleur. Si une anomalie se produit, l'état de santé des équipements de support de la centrale électrique peut être vérifié grâce aux informations renvoyées par l'onduleur. Ce qui suit est un résumé de quelques informations sur les défauts courants et de solutions pour les onduleurs photovoltaïques.

Cause de la faute

Indique que le secteur n'est pas connecté ou que le disjoncteur CA est débranché, ce qui empêche l'onduleur de détecter la tension du secteur.

Solution

1. Déterminez si le réseau électrique est éteint. Si le réseau électrique est éteint, attendez que le réseau électrique reprenne l'alimentation électrique.

2. Si le réseau électrique est normal, utilisez la plage de tension alternative du multimètre pour mesurer si la tension de sortie alternative est normale. Mesurez d'abord le port de sortie de l'onduleur et vérifiez s'il y a un problème du côté de la sortie de l'onduleur. S'il n'y a pas de problème, le côté AC externe est déconnecté. Vérifiez l'interrupteur pneumatique, l'interrupteur à couteau, le protecteur de surtension et de sous-tension et les autres interrupteurs de sécurité pour déceler tout dommage et toute déconnexion.

Cause du défaut :

Lorsque la production d’énergie photovoltaïque est connectée au réseau électrique côté utilisateur, la tension au point d’accès augmente. Plus la résistance interne du réseau électrique est grande, plus l’augmentation est importante. Plus le transformateur est proche, plus la résistance de ligne est petite, plus la fluctuation du réseau électrique est faible et plus l'extrémité du réseau électrique est proche, plus la ligne est longue, plus la fluctuation de tension est grande.

Par conséquent, lorsque l’onduleur est connecté au réseau électrique loin du transformateur, l’environnement de fonctionnement du réseau de l’onduleur deviendra très mauvais. Après avoir dépassé la limite supérieure de la tension de fonctionnement de l'onduleur, celui-ci signalera un défaut et cessera de fonctionner.

Conformément aux exigences de la protection contre les surtensions/sous-tensions du côté sortie CA de la spécification technique de l'onduleur photovoltaïque connecté au réseau électrique (NB/T32004-2018) : lorsque la tension à l'extrémité de sortie CA de l'onduleur dépasse la valeur admissible plage de tension du réseau électrique, l'onduleur est autorisé à déconnecter l'alimentation électrique du réseau électrique et un signal d'avertissement doit être émis lorsqu'il est déconnecté. Lorsque la tension du réseau revient à la plage de tension autorisée, l'onduleur doit pouvoir démarrer et fonctionner normalement.

Solution:

Essayez de placer le point d'accès de la centrale photovoltaïque à proximité de l'extrémité de sortie du transformateur pour réduire les pertes de ligne.

2. Essayez de raccourcir la longueur de ligne de l'extrémité de sortie CA de l'onduleur ou utilisez des câbles à âme de cuivre plus épais pour réduire la différence de tension entre l'onduleur et le réseau.

3. Désormais, la plupart des onduleurs connectés au réseau disposent d'une fonction de régulation de la tension alternative. Vous pouvez contacter le fabricant pour élargir la plage de tension alternative afin de vous adapter aux fluctuations de tension du réseau.

4. Si possible, la tension de sortie du transformateur peut être réduite de manière appropriée.

Cause du défaut :

L'onduleur a pour fonction de détecter l'impédance d'isolement du côté DC. Lorsqu'il détecte que les pôles CC positif et négatif ont une impédance à la terre inférieure à 50 kQ, l'onduleur signalera « l'impédance d'isolation PV est un défaut trop faible » pour empêcher le corps humain d'entrer en contact avec la partie sous tension du panneau et la terre à en même temps, provoquant un risque de choc électrique.

Les facteurs d'influence comprennent : les fuites des composants CC, les dommages à l'isolation des câbles, l'humidité sur la partie exposée sous tension, une mauvaise mise à la terre du support du composant, une humidité élevée dans l'environnement des conditions météorologiques et de la centrale électrique, etc.

Solution:

Débranchez le disjoncteur AC et DC, utilisez la clé de démontage spéciale MC4 pour retirer les pôles positifs et négatifs de la chaîne de test DC afin de garantir que le support du composant est mis à la terre de manière fiable, utilisez la gamme mégohm du multimètre, connectez le fil de test rouge au positif. pôle de la chaîne et le fil de test noir à la terre, lisez l'impédance mesurée de chaque pôle positif à la terre, puis connectez le fil de test rouge au pôle négatif de la chaîne, puis lisez l'impédance de chaque pôle négatif à le sol. Si elle est supérieure à 50kΩ, on juge que l'isolation de la chaîne est fiable. Si elle est inférieure ou égale à 50kΩ, on estime qu'il y a un problème d'isolation de la chaîne. Vous pouvez vérifier l'état du câble de la chaîne séparément pour voir s'il y a des dommages ou un mauvais contact. Une faible impédance d'isolation signifie généralement que les pôles positif et négatif sont court-circuités à la terre.

Cause du défaut :

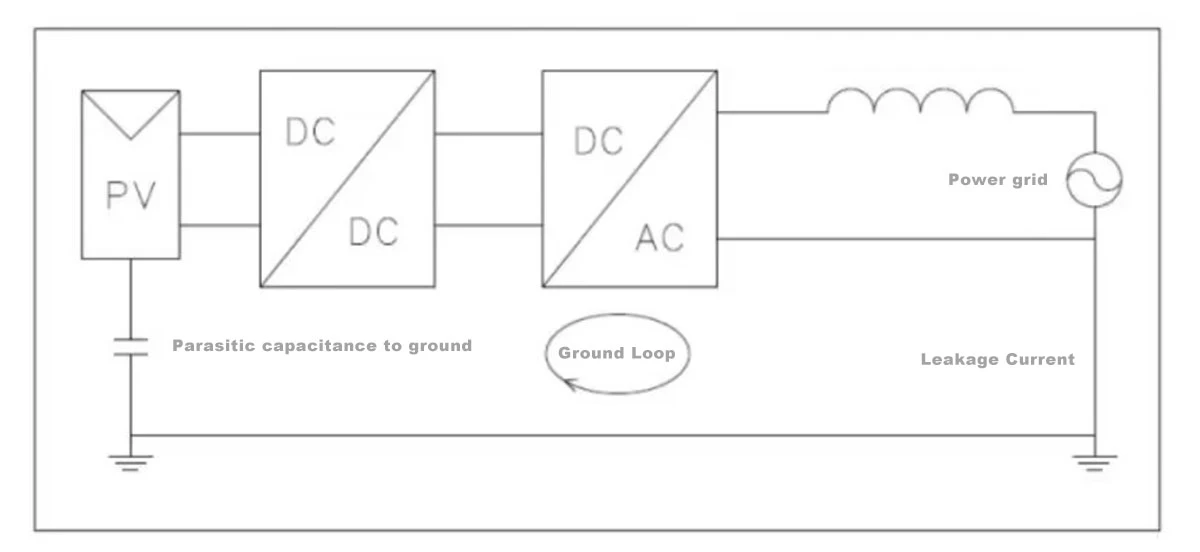

Le module de détection de courant de fuite de l'onduleur détecte que le courant de fuite est trop important. Pour protéger la sécurité personnelle, il cesse de fonctionner et signale les informations de défaut.

1. Débranchez l'entrée PV, redémarrez la machine et observez si la machine peut revenir à la normale.

2. Vérifiez si le fil de terre CA est connecté au fil sous tension, mesurez si la tension entre le fil de terre et le fil sous tension est normale ou utilisez un détecteur de courant de fuite pour détecter.

3. S'il n'y a pas de connexion entre le fil de terre et le fil sous tension, il est probable que la machine fuit de l'électricité et vous devez contacter le fabricant pour le traitement.

Cause du défaut :

Il y a trop de composants connectés en série dans une seule chaîne PV, ce qui fait que la tension dépasse la limite supérieure de tension PV de l'onduleur.

Solution:

Vérifiez les paramètres de l'onduleur, déterminez la plage d'entrée de la tension continue, puis mesurez si la tension en circuit ouvert de la chaîne se situe dans la plage autorisée de l'onduleur. S'il dépasse la plage autorisée, réduisez le nombre de composants connectés en série dans la chaîne.

De même, si la tension PV est trop faible, vérifiez si le nombre de composants connectés en série est trop petit ou si les pôles positifs et négatifs de la chaîne sont inversés, si les bornes sont desserrées et le contact est mauvais, ou si le la chaîne est cassée.

Raison du défaut

1. Il n’y a pas d’entrée CC ou l’alimentation auxiliaire est défectueuse. L'écran LCD de l'onduleur est alimenté en courant continu et la tension des composants ne peut pas atteindre la tension de démarrage de l'onduleur.

2. La borne d'entrée PV est connectée en sens inverse. Le terminal PV possède des pôles positifs et négatifs, qui doivent correspondre les uns aux autres et ne peuvent pas être connectés en sens inverse avec d'autres chaînes.

3. L'interrupteur DC n'est pas fermé.

4. Un composant est cassé, ce qui empêche les autres chaînes de fonctionner.

Solution:

1. Utilisez la plage de tension du multimètre pour mesurer la tension d'entrée CC de l'onduleur. Lorsque la tension est normale, la tension totale est la somme des tensions de chaque composant.

2. S'il n'y a pas de tension, vérifiez tour à tour l'interrupteur CC, les borniers, les connecteurs de câble, les composants, etc. pour voir s'ils sont normaux.

Raison du défaut :

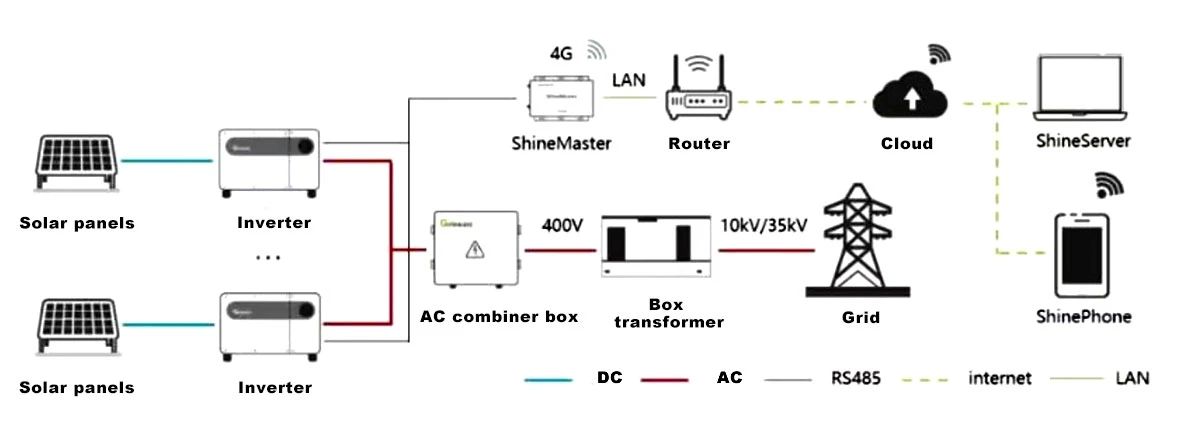

Le collecteur et l'onduleur ne communiquent pas ; le collecteur n'est pas sous tension ; problème de signal de position d'installation ; raison interne du collectionneur.

Solution:

1. Vérifiez si l'interface de communication entre le collecteur et l'onduleur est normale et observez le voyant de communication ;

2. Vérifiez la force du signal local. Si le signal est faible, une antenne améliorée est nécessaire ;

3. Scannez le numéro de série correct du collecteur ;

4. S'il n'y a pas de réponse de connexion du collecteur alors qu'il n'y a pas de problème avec les conditions externes, on peut considérer que le collecteur a un défaut interne.

Ce qui précède analyse les problèmes typiques des onduleurs dans les projets photovoltaïques et donne quelques suggestions, en se concentrant sur la compréhension des causes et des méthodes de traitement des problèmes typiques. Dans le même temps, dans l'entretien quotidien des centrales électriques, des mesures de sécurité parfaites et un bon fonctionnement et maintenance standardisés sont également la clé pour garantir les avantages des centrales électriques.
